Преобразователь дифференциального давления

преобразователь дифференциального давления

May 08, 2023

Преобразователь перепада давления (давления) представляет собой типичный самобалансирующийся прибор обнаружения, в котором используется принцип отрицательной обратной связи для преодоления влияния неблагоприятных факторов, таких как материалы компонентов и технология обработки.

преобразователь дифференциального давления

differential pressure transmitter with hart

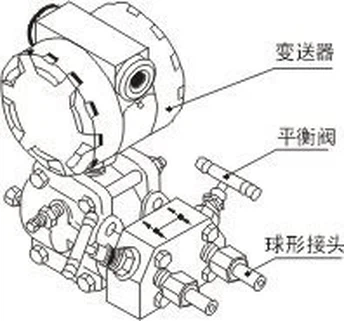

Преобразователь дифференциального давления

Преобразователи дифференциального давления используются для измерения уровня жидкости, плотности и давления жидкостей, газов и паров, а затем преобразуют их в выходной сигнал постоянного тока 4-20 мА. JT-3051DP также может управляться через BRAIN или CENTUM CS/ µ XL или ручные операторы HART 275, которые взаимодействуют друг с другом для настройки и мониторинга.

Аналоговый тип

Высокая точность

Внешне плавно регулируемый диапазон и нулевая точка

Хорошая стабильность

Положительная миграция может достигать 500 процентов, отрицательная миграция может достигать 600 процентов.

● Двухпроводная система

Регулируемое демпфирование и устойчивость к перенапряжению

Конструкция твердотельного датчика

Отсутствие механических подвижных частей, низкий объем обслуживания

Легкий (2,4 кг)

Унифицированная структура полной серии и сильная взаимозаменяемость

● Миниатюризация (общая высота 166 мм)

Материал диафрагмы, контактирующий со средой, не является обязательным.

Одностороннее сопротивление перенапряжению

Корпус из литого под низким давлением алюминиевого сплава [2]

Датчик перепада давления используется для предотвращения прямого попадания среды в трубопроводе в датчик, а чувствительная к давлению диафрагма соединена с датчиком капилляром, заполненным жидкостью. Он используется для измерения уровня жидкости, скорости потока и давления жидкостей, газов или паров, а затем преобразует их в выходной сигнал 4-20 мА постоянного тока. На обложке изображен преобразователь перепада давления отечественной марки 3051.

Результат, измеренный датчиком перепада давления, представляет собой перепад давления, т.е. △ P= ρ g△h. В связи с тем, что маслобаки часто имеют цилиндрическую форму, площадь S их окружности поперечного сечения остается постоянной. Следовательно, сила тяжести G=△ P · S= ρ G △ h · S, S остается неизменной, а G пропорциональна △ P. Пока значение Δ P точно определяется и пропорционально высоте Δh, измеряемое давление остается постоянным при изменении температуры, хотя объем масла увеличивается или уменьшается, а фактический уровень жидкости увеличивается или уменьшается. Если пользователю необходимо отобразить фактический уровень жидкости, это также можно решить, введя компенсацию средней температуры.
